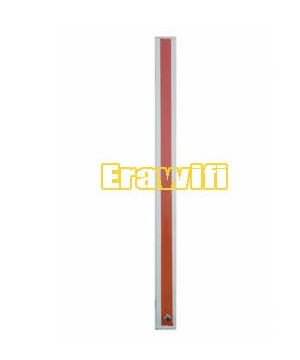

Antennna sectoral ini menggunakan system Waveguide sistem yang biasa digunakan pada Radio Microwave, yaitu pemampatan signal dalam sebuah tabung dan dikeluarkan melalui slot-slotnya, sehingggi memiliki tingkat efisiensi yang sangat tinggi dan mampu menghasilkan signal yang sangat bagus.
Antenna Sectoral Waveguide ini memiliki sudut 120° dengan polarisasi horizontal. Jadi untuk bisa mengcover 360°, diperlukan 3 buah antenna.
Sangat cocok digunakan untuk antenna Aksespoint, Hotspot, Rt-Rw Net anda dengan jangkauan yang lebih jauh pada daerah dengan tingkat interfensi tinggi dan untuk digunakan didalam Gedung atau ruangan karena signal mampu dan lebih kuat untuk menembus dinding gedung.
Untuk apliksi WISP antenna Wifi ini mampu hingga jangkauan 8,5 km, sedangkan untuk apliikasi Hotspot mampu hingga jangkauan 1 km lebih diakses dengan notebook tanpa antenna.
APLIKASI PENGGUNAAN :
Applications: 2.4 GHz ISM Band
IEEE 802.11b, 802.11g, 802.11n Wireless LAN
Bluetooth®
Public Wireless Hotspot
WiFi
Wireless Video Systems
Multipoint Applications
Spesifikasi OEM1924-90SW:
Frekwensi : 2.4-2.5 GHz
Gain : 19 dBi
Polarisasi : Horizontal
Aplication : Outdoor Long directional Connection
Beam width : 120°H, 25°V
VSWR : <1.24
Impedance : 50 Ohm
Dimension : 170cm x 10cm x 4,6cm
Berat : 3 Kg
Connector : N Female
Isi Paket:
Device Antenna
Bracket Antenna
DataSheet Antenna
INFO PENGGUNA :
Informasi terakhir dengan tinggi antenna 40 meter, antenna ini bisa diakses hingga jarak 7,5 Km dan didapatkan RSSI -77 dbm.
Hasil tersebut masih sangat bagus, karena rata-rata Receive Sensitivity Wireless Lan adalah -88 dbm.
43 Km Sectoral Waveguide to Sectoral Waveguide
Informasi ini dikirim oleh Bpk Benny Setyawan Jakarta, gunakan antenna Sectoral Waveguide 17 dBi 90 Degree to Sectoarl Waveguide 17 dBi 180 degree mampu 43 km dg RSSI -88 dbm.
Informasi lebih lanjut, silahkan Klik Gambar Berikut, atau hungi Pak Benny
Kesimpulan:
Seandainya anda tahu kualitas dan hasil daripada jenis antenna ini, saya sangat yakin pasti anda akan memilihnya.
Anda bisa menggunakannya untuk BTS-BTS WISP ataupun BTS RT-RW NET anda.
Kami sendiri selalu menggunakannya untuk BTS-BTS kami dan hasil yang kami dapat sangat memuaskan.
Antenna ini telah banyak digunakan oleh ICT-ICT dan Provider-provider di tanah air, dan bahkan awal tahun 2007 kami juga suplay ICT Sumatera Barat sebanyak 48 pcs untuk dipasang di 6 kabupaten SumBar.
Bahkan Klien kami di Jakarta sempat memasarkannya diCommunicAsia 2007 Singapura 19 - 22 Juni 2007.
Pemasangan:
Pemasangan antenna ini relatif mudah, seperti pemasangan antenna yang lain.
Bila pemasangan antenna terlalu tinggi, atur kemiringan antenna sesuai jangakauan dan jarak yang dikehendaki, sehingga didapatkan hasil yang optimal baik disekitar antenna, atau jarak yang terjauh dari antenna.
Hanya saja karena antenna ini memiliki polarisasi Horizontal, maka antenna klien pun harus dipasang secara horizontal pula seperti gambar dibawah.
