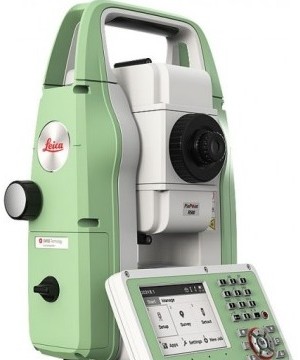

Total Station Leica TS03

TOTAL STATIONS LEICA FLEXLINE TS03 / TS07

Total Station adalah alat elektronik yang dapat mengukur sudut dan jarak sehingga dapat digunakan dalam pemetaan dan kontruksi dan bangunan. Total station banyak digunakan dalam pemetaan lahan (EDM) yang disatukan dalam 1 unit alat. Penyimpanan data dapat disimpan dalam media perekam. Media ini ada yang berupa on-board/internal, external (elect field book) atau berupa card/PCMCIA Card. Mampu melakukan beberapa hitungan (misal: jarak datar, beda tinggi dll) di dalam alat. Juga mampu menjalankan program-program survey, misal : Orientasi arah, Setting-out, Hitungan Luas dll, kemampuan ini tergantung type total stationnya.Untuk type “high end”nya ada yang dilengkapi motor penggerak, dan dilengkapi dengan ATR-Automatic Target Recocnition, pengenal objek otomatis (prisma).Type tertentu mampu mengeliminir kesalahan-kesalahan : kolimasi Hz & V, kesalahan diametral, koreksi refraksi, dll. Hingga data yang didapat sangat akurat.Ketelitian dan kecepatan ukur sudut dan jarak jauh lebih baik dari theodolite manual dan meteran. Terutama untuk pemetaan situasi.Alat baru dilengkapi Laser Plummet, sangat praktis dan Reflector-less EDM ( EDM tanpa reflector )Data secara elektronis dapat dikirim ke PC dan diolah menjadi Peta dengan program mapping software.

Total station adalah alat instrumen optis/elektronik yang lengkap dapat mengukur sudut dan jarak sehingga dapat digunakan dalam pemetaan dan kontruksi dan bangunan. Total station merupakan alat terintegrasi dengan komponen pengukur jarak elektronik (electronic distance meter (EDM)) untuk membaca jarak dan kemiringan dari instrumen ke titik tertentu

Total station banyak digunakan dalam pemetaan lahan, seperti pemetaan topografi untuk konstruksi jalan dan bangunan. Total station juga digunakan di situs arkeologi untuk mengukur kedalaman penggalian, dan oleh kepolisian untuk melakukan investigasi tempat kejadian perkara

Total station banyak digunakan dalam pemetaan kawasan pertambangan Teknologi ini dapat digunakan di dalam tambang tertutup untuk mengukur kedalaman dan jarak tambang dari permukaan dan mulut tambang, juga kedalaman penggalian pada tambang terbuka.

Total station yang digunakan dalam bidang konstruksi umumnya untuk melakukan pengukuran lokasi pembangunan sebelum dilakukan perataan tanah dan peletakan pondasi juga mengukur tingkat kemiringan dan kerataan lantai yang dikehendaki serta posisi bangunan tertentu terhadap bangunan lainnya. Selain itu, pemasangan perpipaan dan kabel juga membutuhkan teknologi ini; terutama perpipaan untuk meningkatkan efisiensi pemompaan fluida.

Automated Total Stations (Total Station Otomatis) telah melakukan perubahan total di tahun 2020. Saksikan apa saja yang telah kami persiapkan, pilih dan sesuaikan dengan kebutuhan-kebutuhan proyek anda.

Spesifikasi TOTAL STATIONS LEICA FLEXLINE TS03 / TS07

Leica FlexLine TS03 dan TS07 tentunya sangat berkualitas tinggi, manual total stasiun ini berdasarkan pada konsep produk yang telah terbukti yang telah merevolusi didunia pengukuran dan survei selama hampir 200 tahun. Instrumen dilengkapi dengan paket perangkat lunak berbasis aplikasi yang komprehensif - perangkat lunak Leica FlexField - yang memungkinkan sebagian besar tugas survei dan pengintaian dilakukan dengan mudah dan efisien. Manual Total station FlexLine baru bekerja dengan andal dan memberikan hasil yang akurat bahkan di lingkungan yang keras

Bekerja lebih cepat: mengukur lebih banyak poin per hari karena pengukuran yang lebih cepat dan prosedur pengintaian (hard disk tanpa akhir, kunci pemicu, drive di kedua sisi, EDM tepat, dan lainnya), didukung oleh perangkat lunak Leica FlexField kami yang komprehensif dan mudah digunakan.

Gunakan tanpa masalah: tingkatkan produktivitas dan minimalkan waktu henti dengan mengandalkan instrumen yang mudah berfungsi dan dilengkapi dengan layanan global dan jaringan dukungan.

Pilih produk yang dibuat agar tahan lama: FlexLine beroperasi dengan tingkat kualitas tinggi yang sama bahkan setelah bertahun-tahun digunakan dalam kondisi yang keras (seperti lumpur, debu, hembusan hujan, panas ekstrem, dan dingin).

Kontrol investasi Anda: keandalan, kecepatan, dan akurasi memastikan investasi yang lebih rendah selama masa pakai produk dan nilai jual kembali yang lebih tinggi.

Hemat waktu dengan AutoHeight: ukur, baca dan setel ketinggian instrumen secara otomatis dengan fitur revolusioner ini di FlexLine TS07 (opsional). Kesalahan diminimalkan dan proses penyiapan di tempat lebih cepat.

Deskripsi Instrumen Leica Geosystems diproduksi, dirakit dan disesuaikan kualitas terbaik. Perubahan suhu yang cepat, bisa shock atau stresmenyebabkan penyimpangan dan menurunkan akurasi instrumen. Oleh karena itu direkomendasikan diperbaiki untuk memeriksa dan menyesuaikan instrumen dari waktu ke waktu. Cek ini dan penyesuaian dapat dilakukan di lapangan dengan menjalankan pro- pengukuran khusus pengobatan. Prosedur dipandu dan harus diikuti dengan hati-hati dan sebelum secara persis seperti yang dijelaskan pada bab-bab berikut.

Beberapa kesalahan instrumen lainnya dan bagian mekanis dapat disetel secara mekanis.

·         Mutlak, kontinu, diametris 1

·         Resolusi layar: 0,1 '' (0,1 mgon)

·         Kompensasi sumbu empat kali lipat

Penyesuaian elektronik

Kesalahan instrumen berikut dapat diperiksa dan disesuaikan secara elektronik:

·         Kesalahan kolimasi horizontal, juga disebut kesalahan garis pandang.

·         Kesalahan indeks vertikal, dan sekaligus level elektronik.

·         Kesalahan indeks longitudinal dan transversal kompensator

·         Kesalahan sumbu miring.

Memeriksa Bagian instrumen berikut dapat diperiksa:

·         Tingkat melingkar pada instrumen dan tribrach.

·         Laser jatuh.

·         Sekrup pada tripod.

Selama proses pembuatan, kesalahan instrumen ditentukan dengan hati-hati dan disetel ke nol. Seperti yang disebutkan, kesalahan ini dapat berubah dan sangat disarankan untuk menentukannya kembali dalam situasi berikut:

·         Sebelum instrumen digunakan untuk pertama kali.

·         Sebelum setiap survei presisi tinggi.

·         Setelah masa pengangkutan yang kasar atau lama.

·         Setelah lama bekerja atau penyimpanan.

·         Jika perbedaan suhu antara lingkungan saat ini dan suhu pada kalibrasi terakhir lebih dari 10 ° C (18 ° F).

Telescope Type Value

·         Magnification 30 x

·         Free Objective aperture 40 mm

·         Focusing 1.55 m/5.08 ft to infinity

·         Field of view   1°30’/1.66 gon. 2.7 m at 100 m

Modul AutoHeight untuk Akurasi

·         tinggi instrumen otomatis Akurasi jarak: 1,0 mm (1 Sigma) ✗

·         pengukuran (Laserclass 2) Rentang jarak: 0,7 m hingga 2,7 m

·         Berat Kisaran suhu kerja: –20 ° C hingga + 50 ° C11 4,3 kg✔

·         Lingkungan Versi Arktik: –35 ° C hingga + 50 ° C ✗

·         Debu / Air (IEC 60529) / Kelembaban: IP66 / 95%, ✔

Spesifikasi non-kondensasi

·         Standar Militer 810G, Metode 506.5 ✔

·         LOC8 Pelacakan dan perangkat pencegahan pencurian •

·         Akurasi pengaturan Kompensator 2: 0,5 ’’ / 1 ’’ / 1,5 ’’ / 2 ’’

·         Rentang kompensator: +/- 4 '

·         Resolusi level elektronik: 2 "

·         Sensitivitas tingkat melingkar: 6` / 2 mm

·         Prism (GPR1, GPH1P): 0,9 m hingga 3.500 m

·         Prisma GPR1 (mode Jarak Jauh)> 10.000 m

·         Non-Prisma / Permukaan apa pun R5003 atau R10004

Prisma tunggal

·         Tepat + / Sekali: 1 mm + 1,5 ppm (umumnya 2,4 s)

·         Tepat & Cepat / Sekali & Cepat: 2 mm + 1,5 ppm (umumnya 2 detik)

·         Pelacakan / Berkelanjutan: 3 mm + 1,5 ppm (khas <0,15 s)

·         Rata-rata: 1 mm + 1,5 ppm

·         Mode Jarak Jauh /> 4 km: 5 mm + 2 ppm (biasanya 2,5 s)

Non-Prisma / Permukaan apa pun

·         0 m - 500 m: 2 mm + 2 ppm (tipikal 2.4 s5) > 500 m: 4 mm + 2 ppm

·         Pada 30 m: 7 mm x 10 mm

·         Pada 50 m: 8 mm x 20 mm

·         Pada 100 m: 16 mm x 25 mm

·         Pembesaran: 30x

·         Kekuatan pemecah: 3 "

·         Rentang pemfokusan: 1,55 m / 5,08 kaki hingga tak terbatas

·         Bidang pandang: 1 ° 30 '/ 1.66 gon / 2,7 m pada 100 m

·         Keyboard ke-2 Iluminasi kunci

·         Drive tak berujung untuk HZ & V

·         Trigger-Key: dapat ditentukan pengguna dengan 2 fungsi

Baterai Lithium-Ion yang dapat ditukar7

·         Waktu pengoperasian dengan GEB361

·         Waktu pengoperasian dengan GEB331

·         Waktu pengisian baterai dengan

·         pengisi daya GKL341 untuk GEB361 / GEB331

·         pengisi daya GKL311 untuk GEB361 / GEB331

Tegangan suplai eksternal

·         Tegangan nominal 13,0 V DC & maks. 16 W

·         Memori internal: Flash 2 GB

·         Kartu memori: Kartu SD 1 GB atau 8 GB

·         Stik memori USB: 1 GB

·         TI OMAP4430 1GHz Dual-core ARM® Cortex ™ A9 MPCore ™

·         Sistem operasi - Windows EC7

·         RS2328, perangkat USB

·         Bluetooth®9, WLAN10

Pemulihan Data Seluler: LTE-Modem untuk akses internet

·        Jangkauan kerja: 5 m hingga 150 m

·         Akurasi posisi: 5 cm pada 100 m

·         Panjang gelombang merah / oranye: 617 nm / 593 nm

Ketepatan

·         Deviasi garis tegak lurus: 1,5 mm pada ketinggian instrumen 1,5 m

·         Diameter titik laser: 2,5 mm pada ketinggian instrumen 1,5 m
